1. 组网需求

MSR路由器作为网络出口设备，公网接口G0/0采用PPPoE拨号方式获取地址上网。内网使用LAN接口（默认为access vlan 1）连接交换机，终端接在交换机下即可上网。

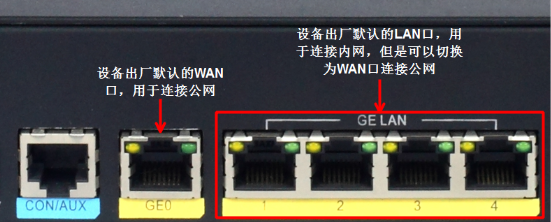

注：本案例的G0/0在设备面板上对应的接口为GE0。以下以MSR930-WiNet路由器和MSR2600-10-WiNet路由器为例，MSR V5路由器一般缺省的WAN口和LAN口会以颜色或者位置作为区分。

2. 配置步骤

1) 配置拨号访问组的拨号控制列表和Dialer口并配置PPPoE会话

[H3C] dialer-rule 1 ip permit

[H3C] interface dialer 1

[H3C-Dialer1] dialer user username

[H3C-Dialer1] dialer-group 1

[H3C-Dialer1] dialer bundle 1

[H3C-Dialer1] ip address ppp-negotiate //配置IP地址可协商属性，使本端接口接受PPP协商产生的由对端分配的IP地址。

[H3C-Dialer1] ppp chap user 123456

[H3C-Dialer1] ppp chap password simple 123456

[H3C-Dialer1] ppp pap local-user 123456 password simple 123456 //填写运营商分配的用户名和密码，由于可能不知道运营商采用何种认证方式进行账户认证，所以这里PAP和CHAP都配置。

[H3C-Dialer1] ppp ipcp dns admit-any

[H3C-Dialer1] ppp ipcp dns request //配置从运营商获取DNS地址

[H3C-Dialer1]quit

[H3C]interface GigabitEthernet 0/0

[H3C-GigabitEthernet0/0] pppoe-client dial-bundle-number 1 //将PPPoE拨号绑定到物理接口G0/0

2) 设置内网网关，并根据实际情况是否配置DHCP服务器给终端下发IP地址。一般情况下Comware V5平台MSR路由器设备默认已经配置内网网关Vlan1地址为192.168.1.1/24，DHCP服务器已经默认开启。

3) 在Dialer口配置NAT，实现内网地址上网进行源地址转换。

[H3C]interface Dialer 1

[H3C-Dialer1]nat outbound

[H3C]quit

4) 配置默认路由，出口指向Dialer口。

[H3C]ip route-static 0.0.0.0 0.0.0.0 Dialer1
